Канализационные насосные станции (КНС) Labko

Аббревиатура КНС расшифровывается как «Канализационная насосная станция». Для перекачки сточных вод мы рекомендуем использовать оборудование Labko БиоМастер, выполненные в стеклопластиковом корпусе.

Что такое КНС или канализационные насосные станции?

Сфера применения КНС

Применение КНС необходимо в случаях, когда самотечное движение воды нецелесообразно или невозможно при чрезмерном заглублении самотечного коллектора, либо при необходимости создания напорного коллектора для транспортировки стоков на большие расстояния.

Габаритные размеры

Корпус КНС станции может быть выполнен любого размера, в зависимости от требуемой производительности и напора. Конструкция станции может быть как типовой, так и выполненной под заказ.



Скачать опросный лист КНС

Скачать опросный лист на КНС в формате MS Word

РАЗМЕРЫ И ГАБАРИТЫ КНС

Размеры и габариты типовой КНС

Комплект поставки КНС

Корпус насосной станции выполнен из прочного армированного стеклопластика, согласно техническому заданию потребителя. Станции перекачки канализационных стоков выпускаются в максимальной заводской готовности. Станцию передают заказчику в сборе. В комплект входят: корпус, крышка, входные и напорные патрубки, направляющие для насосов, лестница, измерительные датчики и т.д. в соответствии с ТЗ, а также насосы и шкаф управления, которые обычно доставляются отдельно от корпуса и устанавливаются на объекте заказчика. У нас вы можете купить КНС, укомплектованную дополнительным оборудованием, обеспечивающим удобство обслуживания и длительный срок эксплуатации в соответствии с конкретными условиями.

  Комплект поставки КНС





Установка под проезжей частью



Установка в газон

Схема КНС в разрезе

Основные составляющие КНС:

  1. Крышка
  2. Техническая горловина
  3. Корпус КНС
  4. Верхний поплавковый датчик уровня «Перелив»
  5. Площадка обслуживания
  6. Нижний поплавковый датчик уровня «Сухой ход»
  7. Гидростатический датчик уровня
  8. Железобетонная плита (не входит в комплект поставки)
  9. Анкерные болты и крепежные элементы (не входит в комплект поставки)
  10. Донные основания насосов
  11. 11. Дренажные насосы (устанавливаются в случае необходимости)
  12. Основные насосы
  13. Направляющие насосов
  14. Напорная линия
  15. Обратный клапан
  16. Задвижка
  17. Выходной патрубок дренажных насосов (устанавливается в случае необходимости)
  18. Выходной патрубок основных насосов

*ориентировочная схема

Схема КНС в разрезе





Принцип работы и устройство КНС

Подводящий трубопровод обеспечивает транспортировку сточных вод в нижнюю накопительную часть станций. Чтобы поступающий со стоками крупный мусор не повредил погружные насосные агрегаты, на входном патрубке КНС станции может устанавливаться корзина для его задержания. Мусор из корзины необходимо периодически удалять.

КНС вид сверху

В нижней части устанавливаются быстроразъемные соединения (донные основания, на которые устанавливаются насосы). В зависимости от режима работы станции, автоматически включаются требуемые насосы и перекачивают стоки через отводящий напорный или дренажный патрубок.
Насосы крепятся к автоматической трубной муфте (АТМ). Для удобства монтажа и демонтажа насосов применяется система быстроразъемного герметичного соединения с АТМ. Различают «Донные АТМ» с направляющими (используются при стационарном монтаже канализационных насосов на дне резервуара), и АТМ с подвеской насоса (применяются с небольшими насосами).
АТМ крепится к анкерной плите, расположенной на дне колодца. К АТМ присоединяются насосы с направляющими для удобства монтажа или демонтажа и напорный трубопровод. Таким образом, для монтажа и демонтажа насоса не нужно опускаться на дно колодца.

  Дренажный патрубок КНС

Верхняя часть КНС станции оснащена крышкой, обеспечивающей удобство доступа для проведения технического обслуживания. Если станция располагается под проезжей частью, она комплектуется чугунной крышкой, выдерживающей нагрузку от автотранспорта. При расположении в газоне, КНС комплектуется алюминиевой крышкой. Для удобства открывания и закрывания алюминиевая крышка оборудована газлифтом. Для удобства обслуживания оборудования КНС Labko БиоМастер оснащены специальными площадками, а также установлена лестница для доступа персонала внутрь. Для обеспечения воздухообмена внутри КНС в верхней ее части установлен вентиляционный патрубок.

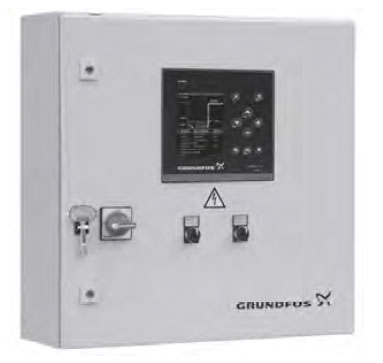

Все станции КНС комплектуются шкафами управления  насосными агрегатами. При установке на улице предусмотрены шкафы управления во влагозащищенном исполнении (IP65), оснащенные автоматическим обогревателем, для обеспечения положительной рабочей температуры в холодное время.

Как купить КНС Labko Biomaster

Прежде чем купить КНС, необходимо определиться с рядом характеристик, обеспечивающих эффективность ее эксплуатации, которая напрямую зависит от правильного выбора насосного оборудования и автоматики управления. При выборе типа конструкции станции и мощности насосных агрегатов следует учитывать пропускную способность устройства, глубину залегания трубопровода, свойства перекачиваемой среды.
Наши специалисты произведут расчет параметров станции, максимально подходящей для эффективной эксплуатации в ваших условиях. Для этого вам необходимо сообщить все исходные характеристики, включая тип стоков, производительность, длину напорной трассы, требования к электрооборудованию.

Для получения коммерческого предложения необходимо заполнить опросный лист

Если у Вас возникнут какие-либо вопросы – обращайтесь к менеджерам компании.

  Смонтированная КНС
